1، أسطوانة الأكسدة الصلبة: سطح الأسطوانة مؤكسد، بحيث يتم تعزيز صلابة الأسطوانة، وليس من السهل تشويهها، ومقاومة للاهتراء ومتينة.
2، غطاء نهائي من الألومنيوم السميك المصبوب بالقالب: غطاء نهائي من سبائك الألومنيوم السميك، صلابة مادة حقيقية، ليس من السهل أن يتشقق، متانة مضغوطة
3، الأختام المستوردة: الأختام المستوردة، مقاومة التآكل ومقاومة الأكسدة

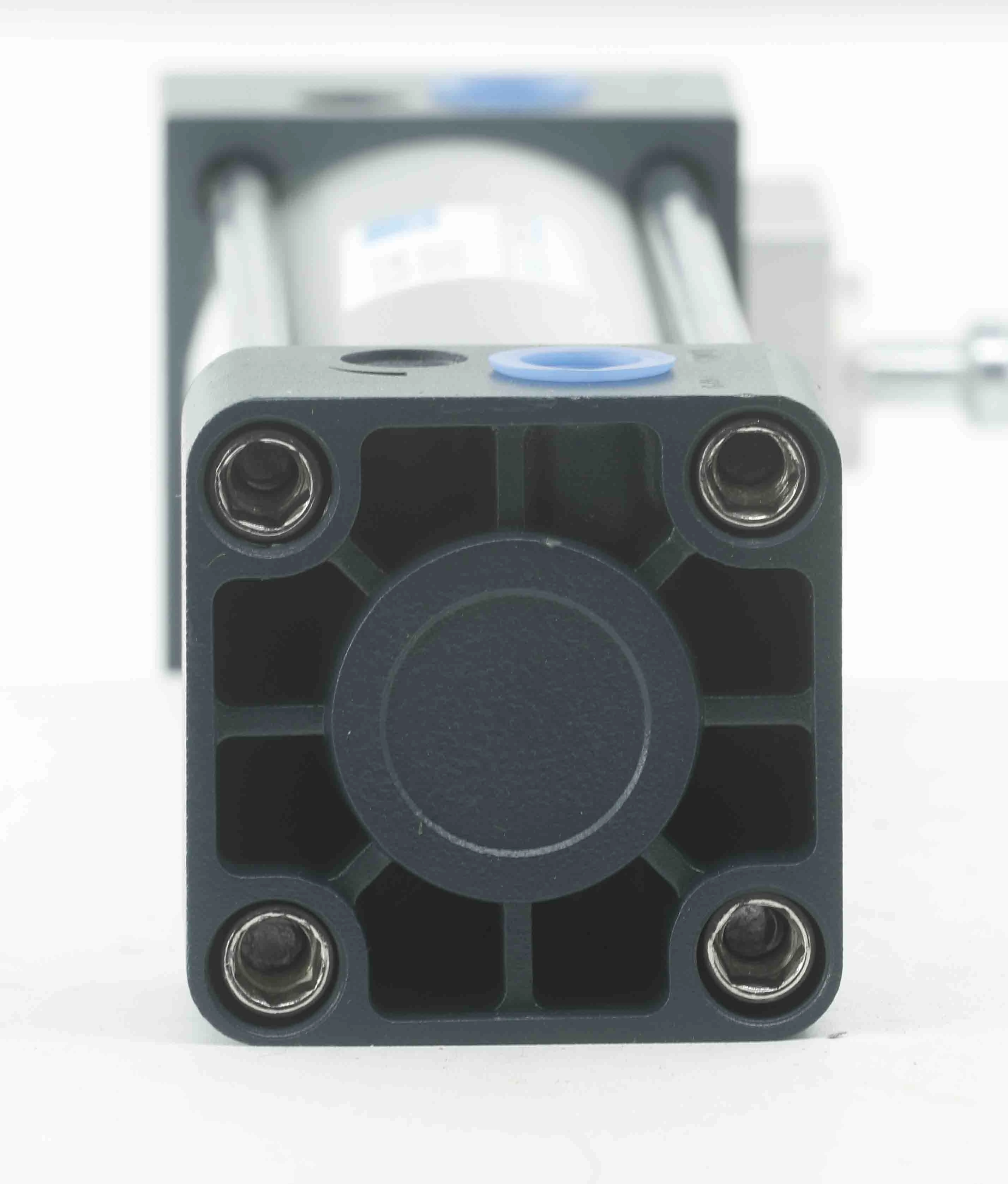

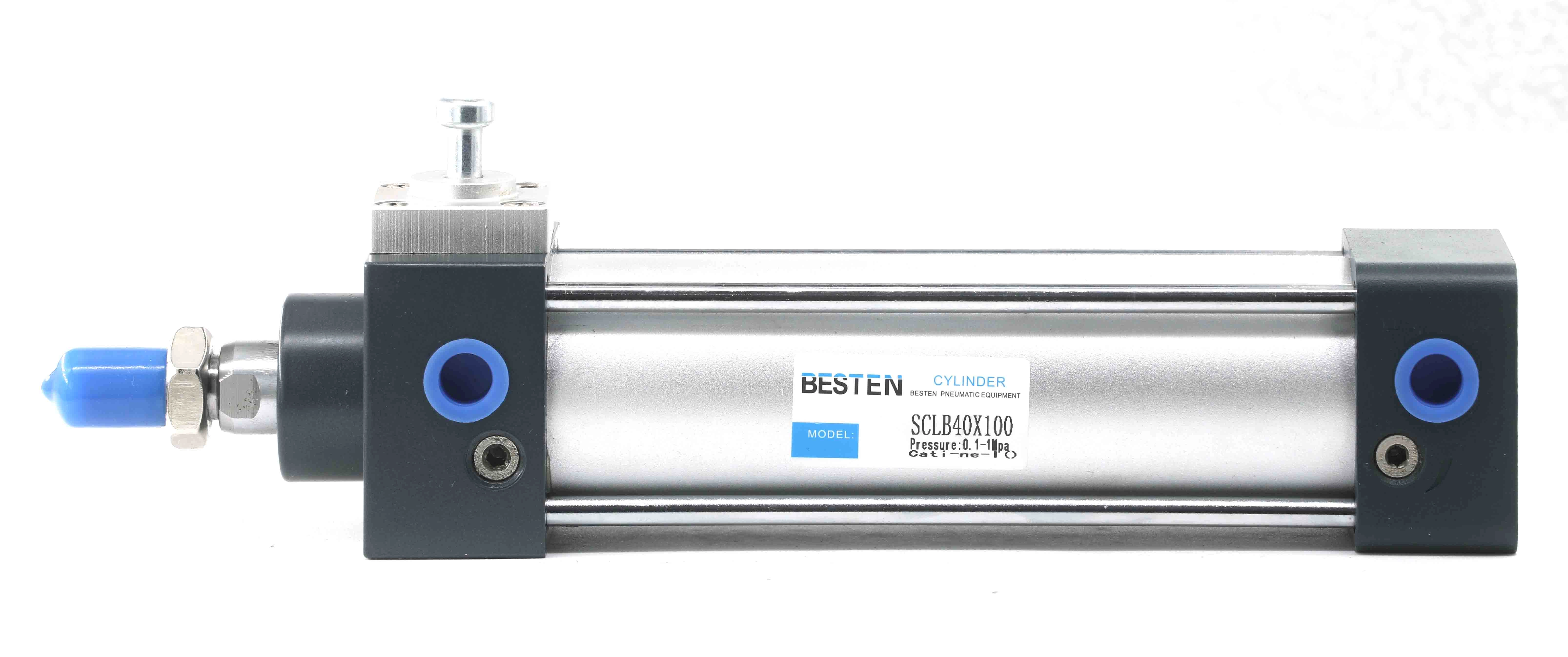

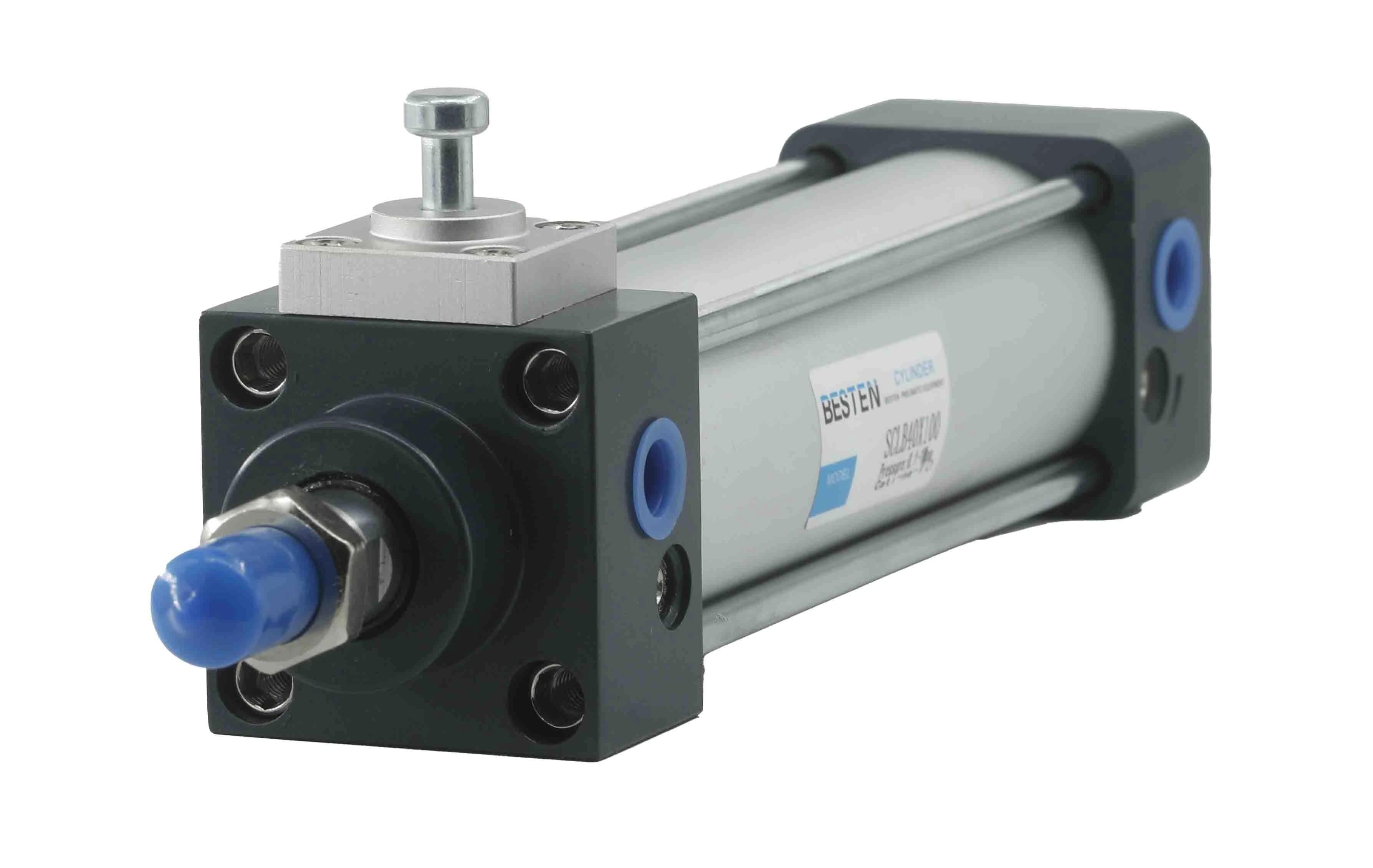

سلسلة SCLB ذات الأسطوانة القياسيةاستخدام وصيانة اسطوانات القفل
1. في حالة القفل، إذا تم تنفيذ إمداد الضغط للمنفذ الجوي A تحت حالة عدم الضغط للمنفذ الجوي على كلا الجانبين، فهناك خطر كبير يتمثل في عدم رفع القفل، أو قفل القفل فجأة تم رفعه، وسوف يطير قضيب المكبس. عند تحرير آلية القفل، تأكد من توفير الضغط على منفذ الهواء B، وتحرير آلية القفل دون تحميل.
2، إذا كان استخدام صمام العادم السريع لتسريع سرعة السقوط، في بعض الأحيان يكون جسم الأسطوانة أكبر من دبوس القفل لبدء العمل، ولا يمكن رفعه بشكل طبيعي. لذلك، لا تستخدم صمامات العادم السريعة على الأسطوانات المغلقة
3، يرجى عدم استخدام ثلاثة صمامات لولبية (خاصة في الختم المعدني من نوع الختم) للاستخدام المختلط. إذا كان هناك ضغط داخل منفذ الهواء على جانب آلية القفل، فلن يعمل القفل. بالإضافة إلى ذلك، في بعض الأحيان حتى لو تم قفله مؤقتًا، فإن الهواء المتسرب من صمام الملف اللولبي سيدخل إلى الأسطوانة، وسيتم رفع القفل بعد فترة من الوقت.
4. إذا تعرض جانب آلية القفل لضغط خلفي، فسيتم رفع القفل في بعض الأحيان، لذا يرجى استخدام صمام ملف لولبي فردي للعادم أو متكامل
5، في حالة الأسطوانة ذات المخزن المؤقت القابل للتعديل، إذا كانت إبرة صمام الغاز العازل على جانب آلية القفل أكثر من اللازم، فسينتج المكبس أحيانًا قيودًا في نهاية الشوط، مما يؤدي إلى تلف آلية القفل ، لذلك يجب تعديل صمام الإبرة بحيث لا ينتج عن المكبس أي قيود.
6. عند اكتمال التشغيل اليدوي لآلية القفل، تأكد من إعادة ضبط الجهاز اليدوي إلى الموضع الأصلي. بالإضافة إلى ذلك، يرجى عدم إجراء التشغيل اليدوي خارج وقت التعديل، وإلا فسيكون الأمر أكثر خطورة.
7. يرجى تحرير القفل عند تثبيت الأسطوانة وضبطها: في حالة القفل
الأسطوانة القياسية —— مواصفات معلمة سلسلة SCLB
ماركة |
بايدي |
نموذج |
اسطوانة قفل SCLB |
تشحيم |
افعل بدون |
طريقة التنفيذ |
طريقة التنفيذ |
بيئة العمل ودرجة الحرارة |
-20°-70° |
سرعة |
50-500 م/ث |
حلقة مغناطيسية داخلية |
مغناطيسي |
نطاق الضغط للاستخدام |
0.12-1.0MPa |

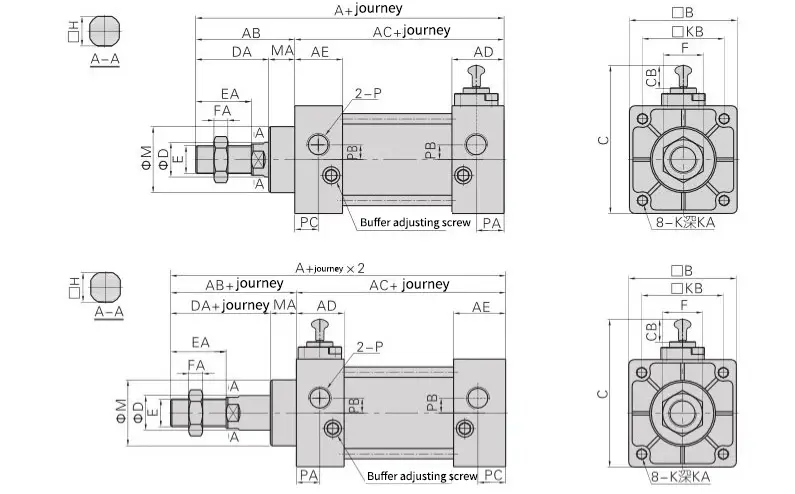

الاسطوانة القياسية —— المواصفات الخارجية لـ SAlSeries
ثقب اسطواني |
أ |
أ.ب |
تكييف |
إعلان |
إ |
ب |
ج |
سي بي |
د |
دا |
ه |
عصام |
F |
اتحاد كرة القدم |
ح |
|||
40 |
144.5 |
49 |
95.5 |
30 |
27.5 |
50 |
74 |
2.5 |
16 |
34 |
م12×1.25 |
24 |
17 |
7 |
13 |
|||
50 |
152.5 |
57 |
95.5 |
30 |
27.5 |
62 |
86 |
2.5 |
20 |
42 |
م16×1.5 |
32 |
23 |
8 |
17 |
|||
63 |
157 |
57 |
100 |
31.5 |
27.5 |
75 |
99 |
2.5 |
20 |
42 |
م16×1.5 |
32 |
23 |
8 |
17 |
|||
80 |
188 |
75 |
113 |
39 |
33 |
94 |
120.5 |
13 |
25 |
54 |
م20×1.5 |
40 |
26 |
10 |
22 |
|||
100 |
194 |
75 |
119 |
39 |
33 |
112 |
138.5 |
13 |
25 |
54 |
م20×1.5 |
40 |
26 |
10 |
22 |
|||
ثقب اسطواني |
ك |
كا |
كيلو بايت |
م |
ماجستير |
ص |
السلطة الفلسطينية |
بي.بي |
الكمبيوتر |
|||||||||
40 |
م6×1.0 |
14.5 |
37 |
32 |
15 |
بي تي1/4 |
17.5 |
6 |
||||||||||
50 |
م⁶ ×1.0 |
14.5 |
47 |
38 |
15 |
بي تي1/4 |
17.5 |
8.5 |
17 |
|||||||||
63 |
م8×1.25 |
14.5 |
56 |
38 |
15 |
بي تي 3/8 |
18 |
9.5 |
15 |
|||||||||
80 |
م10×1.5 |
17 |
70 |
47 |
21 |
بي تي 3/8 |
25.5 |
10 |
19.5 |
|||||||||
100 |
م10×1.5 |
17 |
84 |
47 |
21 |
بي تي1/2 |
22.5 |
7 |
16.5 |
